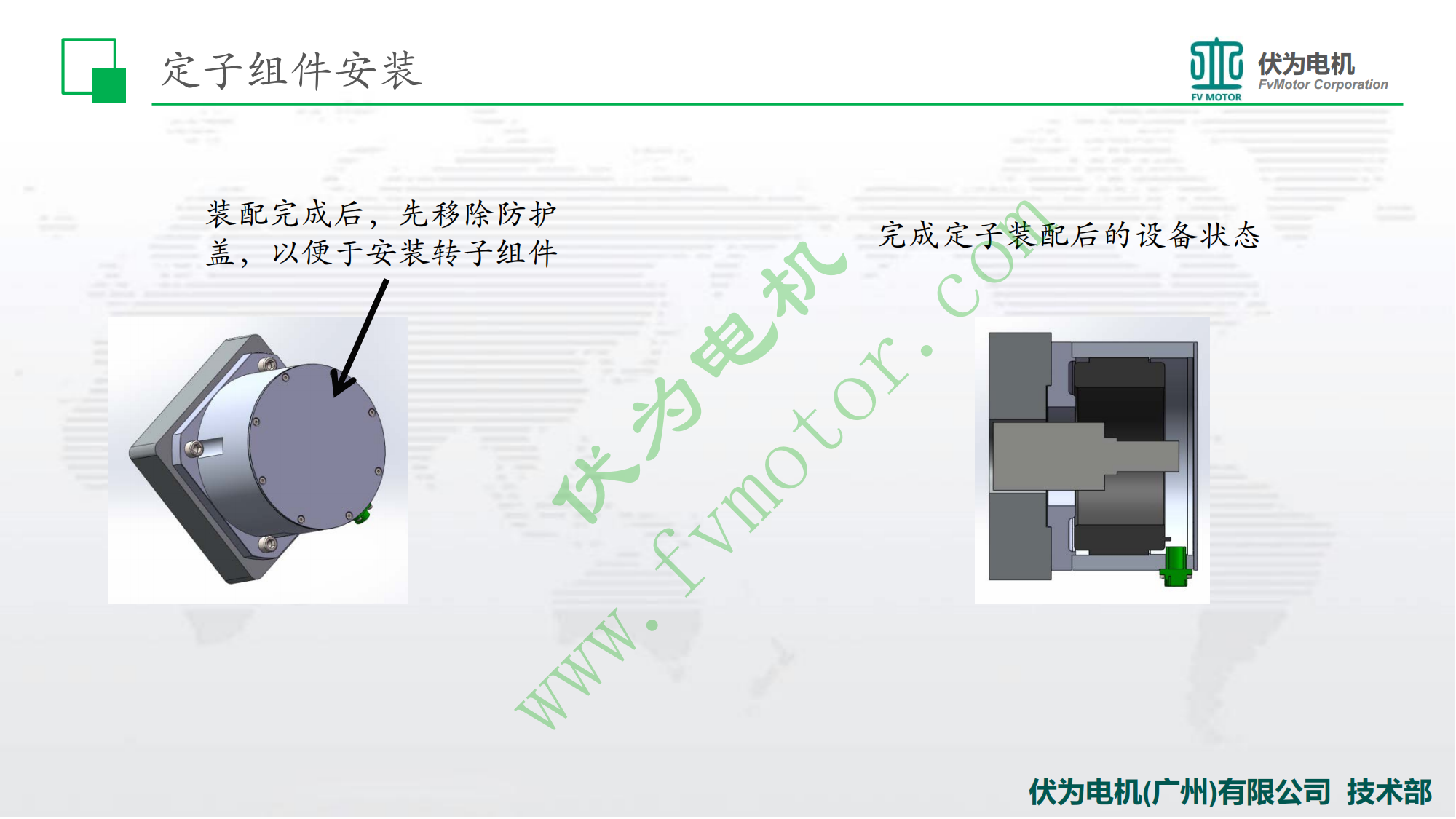

FS-185无框电机装配指南

 二维码
作者：FV

FS-185系列适用于辊轴的直驱应用场合，实现高度、高精度的无轴承传动。


---------------------

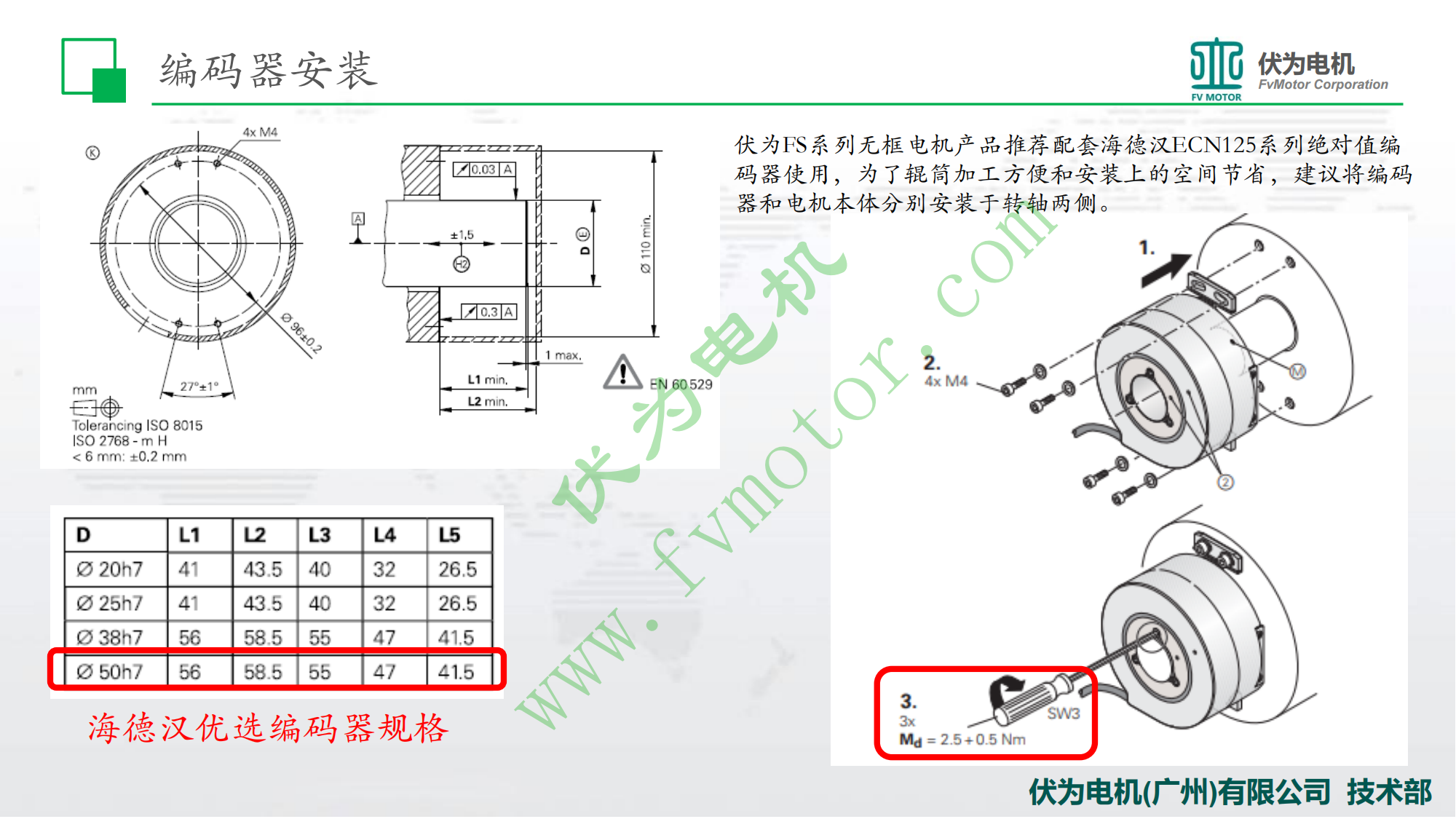

编码器的其它选择：有时辊轴的直径达不到海德汉ECN125内径50mm，这时推荐选用亨世乐Ri80-E。

RI80-E资料下载：ri80-e_datasheet

---------------------------------

Heideham，ECN125三维模型下载‍

‍

Heideham，ECN125三维模型-‍-step图纸下载


海德汉旋转编码器选型样本 下载‍


FV.FS-1854电机工程图 下载‍


FV.3D.FS-1854无框电机3D图纸下载‍

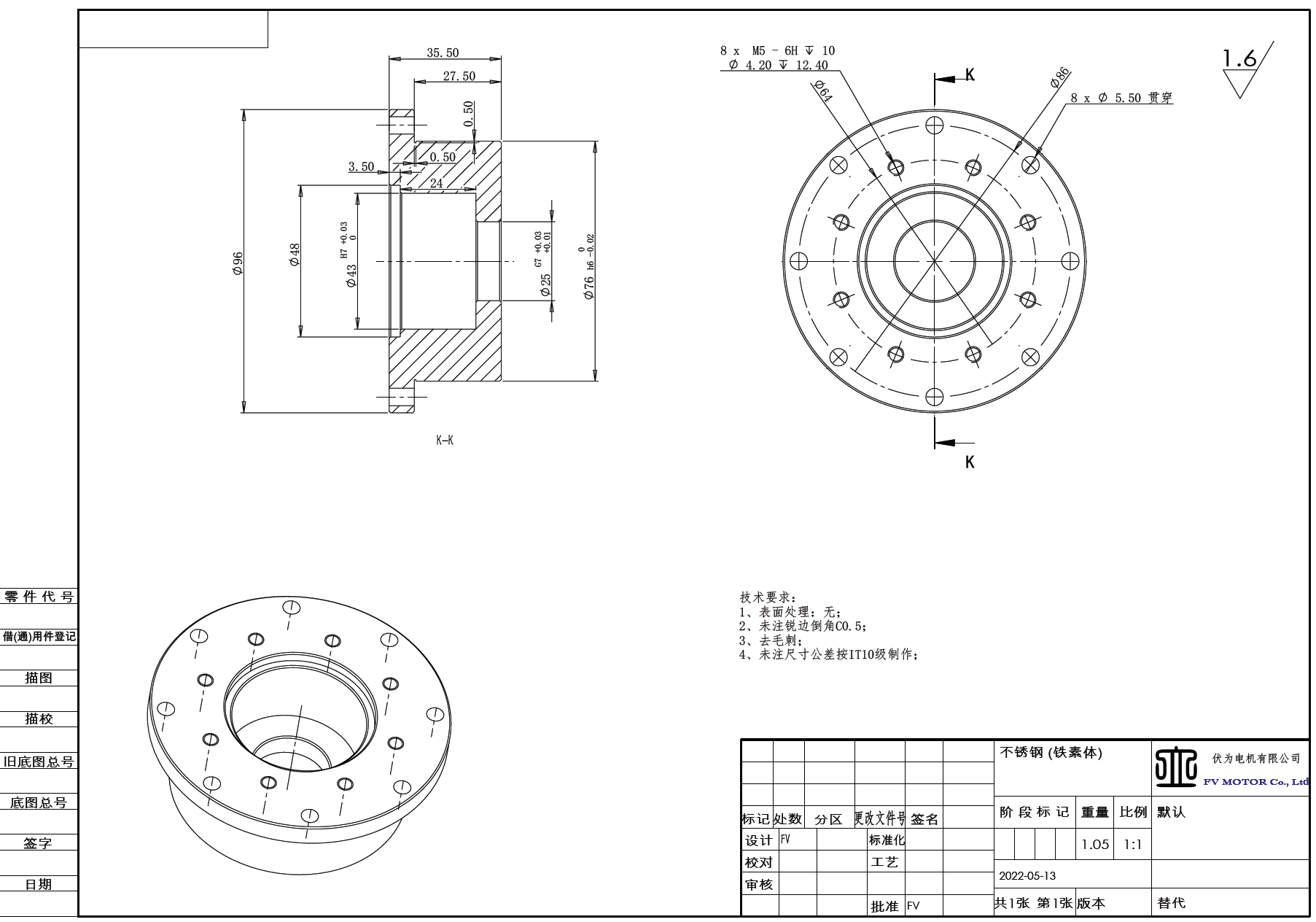

转子转接轴-FS-1853-MLMP25参考图纸：
